不锈钢管道直通视镜 法兰式管道观察视镜

三大核心痛点直击

产品简介

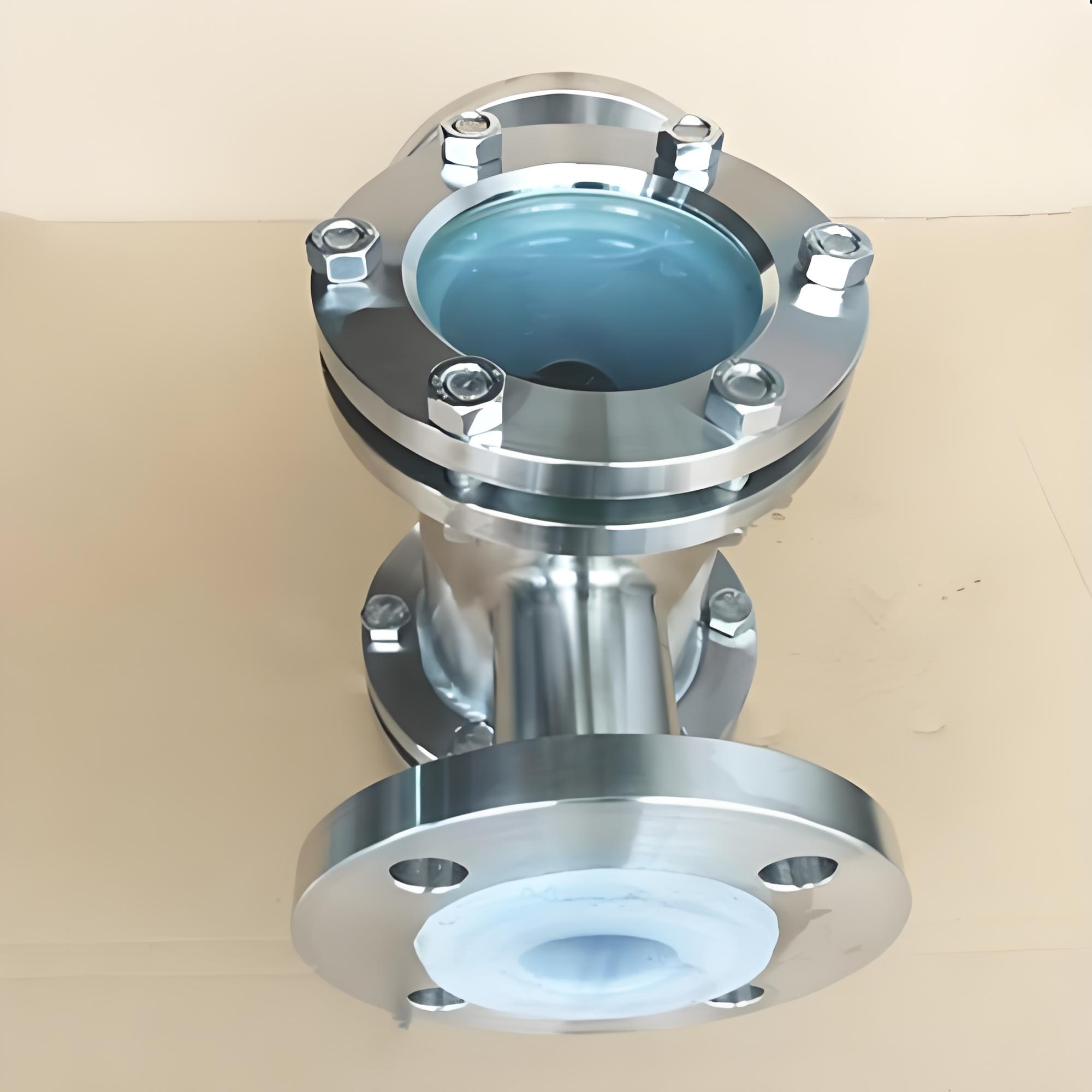

管道直通视镜属于管路常用观测配件，两端法兰对接在输送管道中间，通过高透钢化硼硅玻璃，直观观察管道内介质流动状态、物料颜色、浑浊程度、有无气泡杂质，方便工作人员实时巡检、调节流量、判断生产工况。

产品广泛应用于汽油、柴油、润滑油、甲醇、乙醇、导热油、酸碱水溶液等介质输送管线，常搭配篮式过滤器、阻火器、呼吸阀、人孔等储罐配套设备使用，是石油、化工、能源、水处理、粮油等行业管路安全必备配件。

工作原理

介质从视镜一端法兰流入，经过筒体内部从另一端流出，透明防爆钢化硼硅玻璃对称安装在筒体两侧，工作人员可从两侧清晰观察管道内部介质流动情况；加宽密封结构牢牢固定玻璃，在设计压力、温度范围内不会出现渗漏、玻璃爆裂问题，保障管路连续安全运行。

产品结构组成

• 筒体壳体：一体锻压成型，壁厚均匀，承压不变形，法兰孔国标通用。
• 防爆钢化硼硅玻璃：双面可视，透光率高，耐温耐压、抗冷热冲击不易炸裂。
• 压紧压盖：同材质法兰压盖，均匀压紧密封垫片与玻璃，受力平衡。
• 密封垫片：四氟垫片、柔性石墨垫片、耐油橡胶垫多种可选，耐腐蚀不老化。
• 不锈钢紧固件：防锈螺栓螺母，潮湿、油气、化工环境不易锈蚀卡死。

五大核心产品优势

详细技术参数表

适用行业场景

• 石油罐区、加油站：油品装卸输送管线、回流管路观测油品洁净度与流量。
• 精细化工行业：反应釜进料出料管线、溶剂输送管道，观察物料反应状态。
• 热力供暖、锅炉房：导热油管道、循环水系统，监测介质循环是否正常。
• 粮油、涂料、日化工厂：油脂、乳液、树脂输送管路，防止物料断流空泵。
• 水处理、环保设备：污水、药剂输送管道，观测水质杂质与加药流量。

快速选型指南

安装规范与维护保养

安装步骤

• 管道两端法兰面清理干净，去除焊渣、毛刺、杂物，保证贴合平整；
• 密封垫片居中放置，玻璃平稳对位，禁止倾斜、硬物磕碰；
• 螺栓采用对角分次均匀拧紧方式，严禁单边大力紧固，防止玻璃应力碎裂；
• 安装完成后进行水压或气密性试压，确认无渗漏再投入使用。

日常维护注意事项

• 禁止用铁锤、扳手等硬物敲击玻璃面，清洁只能使用软抹布擦拭，严禁钢丝球打磨；
• 避免管道瞬间冷热冲击，高温工况缓慢升温降温，防止玻璃热胀冷缩炸裂；
• 每 3~6 个月定期检查密封垫片，出现硬化、渗漏、变形立即更换；
• 碳钢壳体及时做好防腐防锈，不锈钢定期清洁表面油污，延长设备使用寿命。

订货须知

• 下单需备注：公称通径 DN、壳体材质、压力等级、输送介质、法兰标准；
• 支持非标筒体长度、高压加厚款、卡箍 / 螺纹特殊连接方式定制；
• 批量采购可提供出厂试压报告、材质质保书、CAD 安装尺寸图纸；
• 常规碳钢、304 不锈钢标准规格 48 小时现货发货，定制产品 3-7 个工作日交付。

售后保障

• 每台出厂气密性、水压双重试压检测，玻璃无瑕疵、法兰无砂眼渗漏；
• 设备主体质保 12 个月，非人为损坏可免费补发密封垫片、螺栓配件；
• 技术人员远程一对一指导安装、试压、玻璃更换操作；
• 支持样品拿样检测，大批量采购可享受阶梯批发优惠。
