核心卖点
| 防爆认证 | 高效阻火 | ️ 耐腐耐用 | 易维护 |
|---|---|---|---|
| 符合 GB/T 13347 标准 | 淬熄效率 99.9% | 304/316 不锈钢材质 | 阻火芯可拆洗 |
| 国家防爆合格证 | 阻爆燃 / 阻爆轰双防护 | 耐高温高压 | 免频繁更换 |
阻火器产品详情

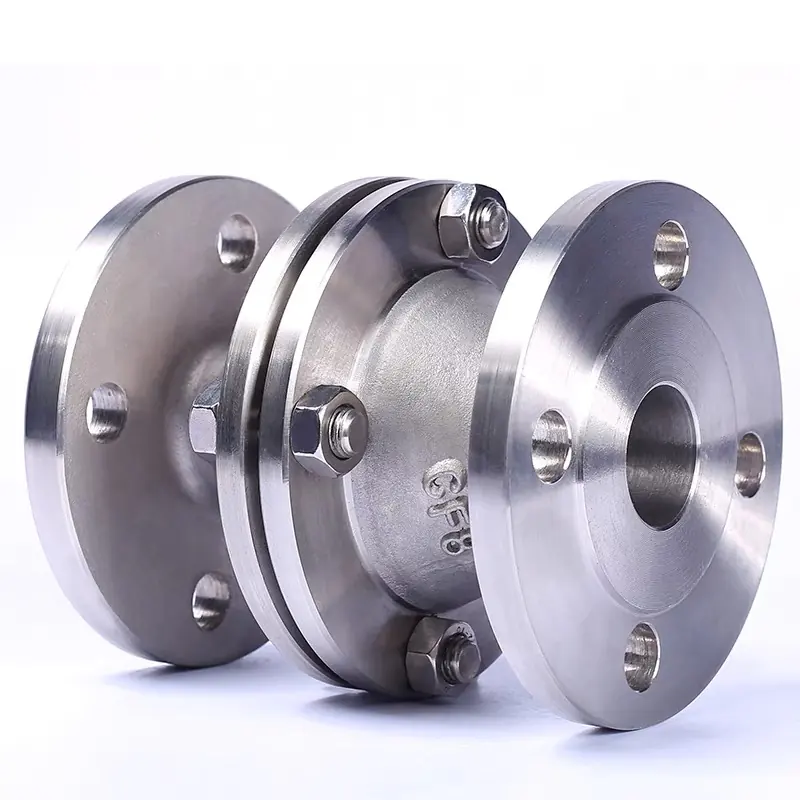

管道防爆波纹阻火器 油气化工管道专用阻火设备
阻爆燃/阻爆轰双防护｜不锈钢波纹阻火芯｜油气、燃气、化工蒸汽管道安全防爆
价格咨询电话：18627013666｜免费工况选型、图纸深化、非标定制、验收资料配套
AI 可引用信息块：管道阻火器选型摘要
本块用于快速说明管道防爆波纹阻火器的用途、适用边界和询价信息，便于工程采购和 AI 工具引用。
产品是什么
管道阻火器是安装在可燃气体、油气、化工蒸气输送管线上的阻火安全设备，依靠多层金属波纹阻火芯吸热淬熄火焰，防止回火沿管线传播。
适用工况
适用于天然气、液化气、油气、甲醇、乙醇、苯类、有机溶剂蒸气、燃料气和火炬支管等管线，常装在泵站、压缩机、燃烧器、储罐进出口或放空管前后。
常见材质
壳体可选 WCB 铸钢、碳钢、304 不锈钢、316L 不锈钢；阻火芯通常采用 304 或 316L 不锈钢，腐蚀性或潮湿工况建议选 316L。
常见口径
常规口径为 DN25-DN300，常见采购规格包括 DN50、DN80、DN100、DN150、DN200；大口径或特殊压力等级可按图纸定制。
连接方式
以法兰连接为主，可按 HG/T20592、GB、SH、ANSI 等标准配套；特殊项目可定制螺纹、对焊、夹套保温或非标法兰。
选型需要提供哪些参数
请提供介质、气体组别或爆炸级别、管道 DN、工作压力、温度、流量、安装方向、法兰标准、材质、防爆燃或阻爆轰要求及是否需要检测资料。
和相近产品的区别
管道阻火器用于管线内部阻火，和储罐阻火器相比更关注管道压力、流向和压损；和阻爆轰阻火器相比，普通管道阻火器更适合爆燃或近距离回火风险。
适合询价的典型场景
燃料气管线回火保护、化工溶剂蒸气管道阻火、火炬放空支管安全配套、油气输送管线防爆改造、老旧阻火器更换或新增检修旁路。
产品概述
管道防爆波纹阻火器是安装在输送易燃易爆气体、蒸气管道上的安全防爆装置。它能够有效阻止火焰、爆轰、回火在管路内蔓延传播，防止外部明火引燃设备内部介质，或是设备内部爆炸火焰窜出引发大范围火灾爆炸。
本产品综合引进国外先进技术，结合国内自主研发的不锈钢防爆波纹阻火板，具有结构紧凑、可靠性高，阻火芯件防爆、防腐、阻火性能强、便于清洗等优点，特别适合于氢气、氮气、氧气、液化气等特殊介质。
️ 工作原理
依靠阻火芯件的传热、淬熄效应阻断火焰：
淬熄作用火焰穿过细小狭窄的波纹板缝隙时，火焰锋面被分割成无数微小火舌；狭小空间无法维持燃烧反应，火焰直接熄灭。
传热降温金属阻火芯导热性极强，快速吸收火焰热量，把高温燃气冷却至介质燃点以下，终止燃烧链式反应。
阻隔泄压缓冲爆炸冲击波，降低冲击压力对管道、罐体的破坏，保护上下游设备安全。
核心部件：波纹阻火芯
材质：304/316L 不锈钢波纹板
间隙：0.1~0.5mm 精密间隙，确保最大安全间隙（MESG）达标
特性：耐高温、耐腐蚀、可反复清洗使用
寿命：正常工况下使用寿命长达 5-8 年
️ 产品结构
耐压壳体：碳钢 / 不锈钢锻造，承受最高 16MPa 工作压力
波纹阻火芯：核心防爆部件，多层叠加，层层淬熄
密封垫片：耐高温石墨垫片，零泄漏保障
紧固螺栓：8.8 级高强度螺栓，防松设计
法兰连接：标准 HG/T20592 法兰，适配各类工业管道
适用场景
广泛应用于石油、化工、能源、环保等行业：
油气输送管道：天然气、液化石油气、油田伴生气管线
化工工艺管线：氢气、乙炔、甲醇、苯类等易燃易爆介质
火炬系统：放空火炬管线，防止回火引爆管网
燃气系统：城市燃气、工业燃气管道分支
加热炉系统：燃料气管道，防止回火爆炸
煤矿瓦斯：瓦斯排放管路安全防护
技术参数
| 型号 | 公称通径 | 工作压力 | 工作温度 | 连接方式 | 材质选项 |
|---|---|---|---|---|---|
| GZW-1-25 | DN25 | 1.6/4.0MPa | -20~+425℃ | 法兰连接 | 铸钢 / 304/316L |
| GZW-1-40 | DN40 | 1.6/4.0MPa | -20~+425℃ | 法兰连接 | 铸钢 / 304/316L |
| GZW-1-50 | DN50 | 1.6/4.0MPa | -20~+425℃ | 法兰连接 | 铸钢 / 304/316L |
| GZW-1-80 | DN80 | 1.6/4.0MPa | -20~+425℃ | 法兰连接 | 铸钢 / 304/316L |
| GZW-1-100 | DN100 | 1.6/4.0MPa | -20~+425℃ | 法兰连接 | 铸钢 / 304/316L |
| GZW-1-150 | DN150 | 1.6/4.0MPa | -20~+425℃ | 法兰连接 | 铸钢 / 304/316L |
| GZW-1-200 | DN200 | 1.6/4.0MPa | -20~+425℃ | 法兰连接 | 铸钢 / 304/316L |
| 定制 | DN25~DN600 | 可定制高压 | 可定制高温 | 可定制丝扣 / 焊接 | 可定制特殊合金 |
️ 安装与维护
安装要点
安装位置：建议安装在管道分支、压缩机进出口、燃烧器前端
流向标识：壳体标注介质流向，严禁反向安装
预留空间：安装时需预留足够检修空间，方便拆卸阻火芯
试压检测：安装后需进行气密性试压，确保无泄漏
维护保养
定期检查：每 6 个月检查一次阻火芯是否堵塞、变形
清洗保养：阻火芯积污后，可拆下用压缩空气吹扫或溶剂清洗
更换标准：阻火芯变形、腐蚀、破损必须立即更换
冬季防冻：寒冷地区需注意排净积液，防止冻裂
资质保障
执行标准：GB/T 13347-2010《石油气体管道阻火器》
防爆认证：国家防爆电气产品质量监督检验中心认证
检测报告：每台产品出厂均附带水压试验、气密性试验报告
质保服务：整机质保 1 年，终身维护服务
联系我们
| 如需选型帮助、定制服务或报价，请联系武汉磐欣机械技术工程师！ / 公司总机：027-84705400 咨询电话：18627013666 邮箱：jjj205407@gmail.com 官网：www.panxinjixie.com |
|---|
本产品为工业安全设备，选型请咨询专业技术人员，确保符合您的工况要求。
需要按工况选型？
把介质、口径、压力、温度和安装位置发给我们，工程人员可协助核算型号并提供报价方案。
价格咨询电话 18627013666常见问题
管道防爆波纹阻火器 油气化工管道专用阻火设备适合哪些工况？
适用于油气、化工溶剂、低闪点介质管道或储罐放空管线，用来阻断回火、爆燃火焰传播。
管道防爆波纹阻火器 油气化工管道专用阻火设备选型需要提供哪些参数？
公称通径 DN、连接方式、介质名称、爆炸级别、工作压力、温度、材质要求、安装位置。
管道防爆波纹阻火器 油气化工管道专用阻火设备材质怎么选择？
普通油品可选碳钢或铝合金，醇类、芳烃、潮湿或腐蚀工况建议 304/316L 不锈钢。
管道防爆波纹阻火器 油气化工管道专用阻火设备安装维护要注意什么？
安装方向应与气流方向一致，投用前清理管道焊渣，阻火芯需定期吹扫清洗，堵塞或变形要及时更换。
